Hvad er forskellene mellem retvinklede, nedsænkede og lige-gennemgående pulsventiler? Hvordan vælger man ud fra krav?

Som de vigtigste aktiveringskomponenter i puls-jet-rensningssystemer fungerer den elektromagnetiske pulsventil som "switch" for trykluft for pulse-jet-støvopsamlere. Dens ydeevne påvirker direkte opsamlerens behandlingskapacitet og støvfangsteffektivitet. For at hjælpe industribrugere med nøjagtigt at forstå de tekniske forskelle mellem de tre almindelige pulsventiltyper - retvinklet, nedsænket og lige igennem - og videnskabeligt formulere udvælgelsesplaner, skitserer denne artikel systematisk strukturen, principperne og anvendelige scenarier for disse ventiler baseret på industriens tekniske specifikationer og produktkarakteristika. Det giver reference til støvfjernelsesteknisk design og udstyrsdrift og vedligeholdelse.

I. Kernedefinitioner og strukturelle egenskaber af de tre pulsventiltyper

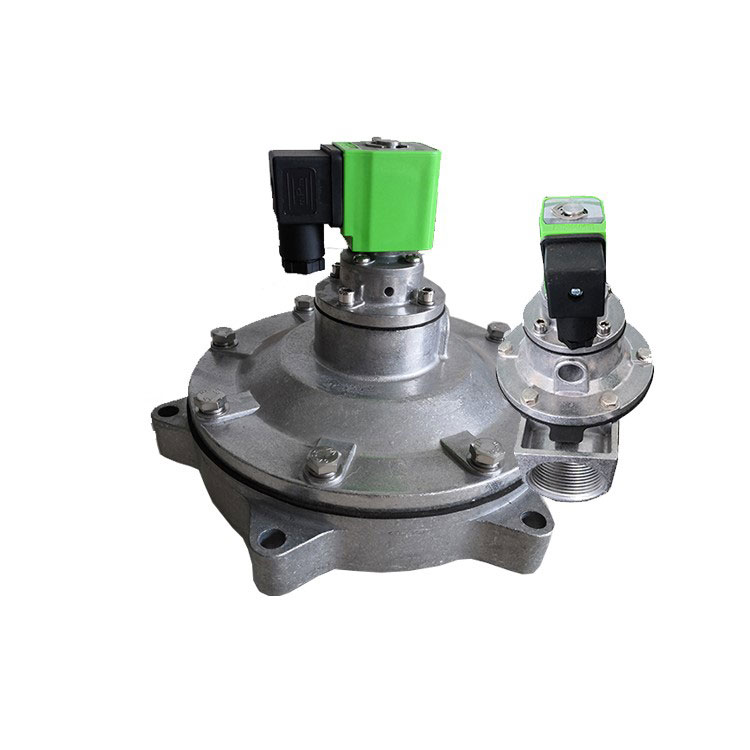

Retvinklet elektromagnetisk pulsventil

Dens karakteristika er, at den retvinklede ventils luftindtags- og udgangsrør er i en vinkel på 90°. Ventilhuset og hætten er trykstøbt af aluminiumslegeringsmateriale. Efter overfladebehandling udviser de fremragende korrosionsbestandighed. Membranen og tætningspakningen er fremstillet ved hjælp af en vulkaniseret kompositproces. Råmaterialerne til det elektromagnetiske pilothoved består af højeffektive magnetiske materialer og magnetiske afskærmningsmaterialer i rustfrit stål. Kritiske komponenter som fjedre og fastgørelseselementer er lavet af rustfrit stål. Tilslutningsmetode: Luftfordelerrøret (luftbeholder) og støvsamlerens blæserør indsættes i henholdsvis ventilens ind- og udløb, tætnet med kompressionsmøtrikker i begge ender.

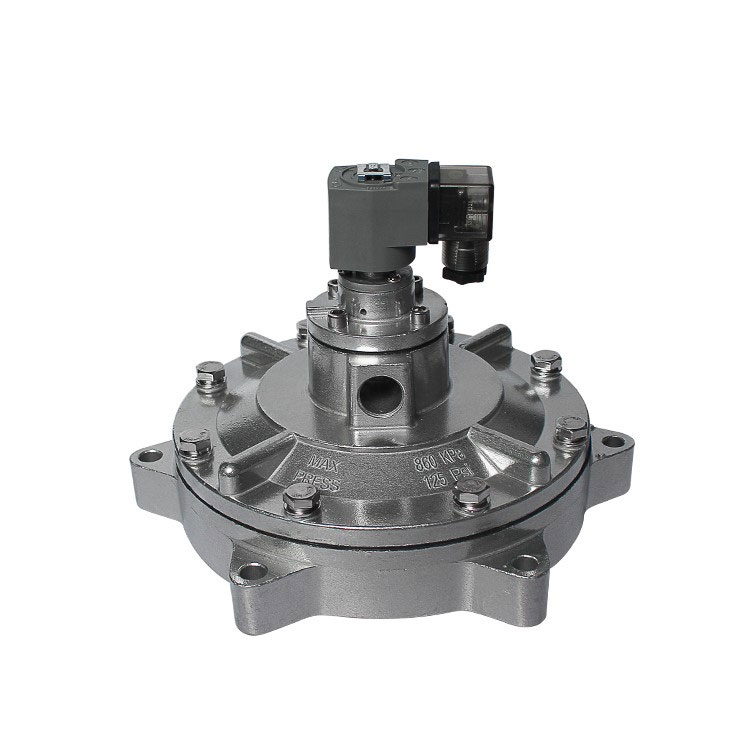

Neddykket elektromagnetisk pulsventil

Bestående af et elektromagnetisk pilothoved, membransamling (membran, trykfjeder, tætning) og ventilhus. Installeret nedsænket i luftreservoiret, forbindes det til reservoiret via en flange. Udløbsporten er centralt placeret inde i ventilhuset inde i reservoiret og strækker sig gennem komponenter som en væggennemtrængende anordning for at komme ind i blæsekammeret til drift. Denne ventiltype har optimeret flowkanaldesign, der effektivt reducerer gasstrømningsmodstanden, hvilket sikrer stabil drift selv under lavtryksforhold. Dette design sænker energiforbruget og forlænger membranens levetid.

Lige gennem elektromagnetisk pulsventil

Midterlinjerne for luftindtaget og -udløbet er justeret i en lige linje uden vinkelafvigelse, med gasstrømningsretningen tydeligt markeret på ventilhusets overflade. Installation involverer at forbinde den ene ende med luftrøret, der strækker sig fra lufttanken, og den anden ende til blæsekammerets luftrør. Dens enkle struktur letter installationen, hvilket gør den til en almindelig komponent i lufttanks pulsstøvsamlere.

II. Komparativ analyse af fælles og karakteristiske arbejdsprincipper

Arbejdsprincip for retvinklede pulsventiler

En membran i ventilen deler den i forreste og bagerste luftkamre. Når der tilføres trykluft, kommer den ind i bagkammeret via en gasspjæld. Trykket i det bagerste kammer tvinger membranen til at forsegle udløbsporten, hvilket placerer ventilen i "lukket" tilstand.

Et elektrisk signal fra pulsstrålestyringsinstrumentet bevæger den elektromagnetiske pulsventils anker og åbner det bageste kammers udluftningshul. Det bagerste kammer aftager hurtigt trykket, hvilket får membranen til at trække sig tilbage. Derefter strømmer trykluft gennem ventiludløbet og placerer pulsventilen i "åben" tilstand. Den øjeblikkelige frigivelse af trykluft skaber en jetstrøm.

Når det elektriske signal fra pulsregulatoren ophører, nulstilles ventilankeret. Det bagerste kammers udluftning lukker, og trykket i det bagerste kammer stiger, hvilket tvinger membranen tilbage mod ventiludløbet. Pulsventilen vender tilbage til "lukket" tilstand.

Arbejdsprincip for nedsænket pulsventil

Pulsventilen er opdelt i for- og bagkammer. Når der tilføres trykluft, kommer den ind i det bagerste kammer gennem en gasspjældsåbning. Trykket i det bagerste kammer tvinger membranen til at forsegle ventiludløbet og holde pulsventilen i "lukket" tilstand.

Når et elektrisk signal fra pulsregulatoren flytter ventilankeret, åbnes bagkammerets udluftning. Hurtigt tryktab i det bagerste kammer får membranen til at bevæge sig, hvilket tillader trykluft at slippe ud gennem ventiludløbet. Pulsventilen går ind i "åben" tilstand og frigiver et øjeblik et trykluftudbrud.

Når det elektriske signal fra pulsregulatoren ophører, nulstilles ventilankeret, bagkammerventilationen lukker, og trykket i det bagerste kammer stiger, hvilket tvinger membranen til at forsegle ventiludløbet. Pulsventilen vender tilbage til "lukket" tilstand.

Arbejdsprincippet for den lige-gennemgående pulsventil

1. Sluk-lukning: Trykluft kommer ind i det bagerste kammer gennem gashåndtaget. Bagerste kammertryk > frontkammertryk, ved at skubbe membranen for at forsegle hovedventilens udløb og lukke ventilen.

2. Tænd åbning: Pulscontrolleren sender et signal, elektromagnetisk kraft løfter ankeret og åbner udluftningshullet. Det bagerste kammer aftager hurtigt trykket, hvilket skaber en trykforskel mellem det forreste og bagerste kammer. Membranen bevæger sig bagud, åbner hovedventilporten, og trykluft blæses ud.

3. Power-off Reset: Når det elektriske signal ophører, vender ankerfjederen tilbage og lukker udluftningshullet. Trykket i det bagerste kammer genoprettes gennem gashåndtaget, hvilket får membranen til at nulstilles og lukke hovedventilporten og vende tilbage til den oprindelige tilstand.

III. Nøgle tekniske parametre og udvælgelseskriterier

Standardisering af kernetekniske parametre: Indenlandske retvinklede og lige-gennemgående pulsventiler fungerer inden for et trykområde på 0,4-0,6 MPa. Importerede modparter fungerer ensartet ved 0,4-0,6 MPa uanset type. Begge kategorier udviser ingen grundlæggende forskelle i tryktolerance eller påføringstrykklassificeringer.

Tre kerneprincipper for videnskabelig udvælgelse

1. Driftstrykkompatibilitetsprincip: For lavtryksscenarier (der kræver reduceret luftkildetryk) skal nedsænkede elektromagnetiske pulsventiler prioriteres. Til standardtrykforhold (0,4-0,6MPa), vælg fleksibelt retvinklede eller lige gennemgangstyper baseret på installationsbegrænsninger.

2. Installation Space Matching Princip: Når lufttanken og blæserøret er lodret justeret, skal du bruge retvinklede elektromagnetiske pulsventiler. Til lineære layouts, brug lige igennem elektromagnetiske pulsventiler. Når intern installation inde i lufttanken er påkrævet, foretrækkes nedsænkede elektromagnetiske pulsventiler.

3. Udstyrstype Korrespondance Princip: Air-box pulsstøvsamlere bør primært bruge lige-gennem elektromagnetiske pulsventiler. Pulse baghouse støvsamlere kan vælge retvinklede elektromagnetiske pulsventiler baseret på installationsvinklen. For store støvopsamlingssystemer, der arbejder under lavtryksforhold, anbefales nedsænkede elektromagnetiske pulsventiler.

IV. Industriapplikationskontekst og Outlook

Elektromagnetisk pulsventil bruges i vid udstrækning i støvopsamlingsapplikationer, og dens ydeevnestabilitet påvirker direkte miljøbehandlingseffektiviteten og industriel produktionskontinuitet. I takt med at miljøstandarderne fortsætter med at forbedres, stiger kravene til energieffektive og langtidsholdbare pulsventiler. Denne udgivelse af tekniske sammenligninger og udvælgelsesretningslinjer for tre almindelige pulsventiltyper har til formål at hjælpe industribrugere med at undgå udvalgte faldgruber, forbedre støvopsamlingssystemets effektivitet og reducere driftsomkostningerne. I fremtiden vil teknologiske fremskridt fokusere på mere præcis trykstyring, forlænget levetid og bredere tilpasningsevne til forskellige driftsforhold, hvilket giver kernekomponentstøtte til industriel grøn transformation.
