Hvordan vælger og matcher man en elektromagnetisk pulsventil til et posefilter?

Inden for industriel støvkontrol bestemmer askefjernelsessystemet i et posefilter direkte udstyrets driftseffektivitet og stabilitet. Som kerneaktuatoren i askefjernelsessystemet er valget og konfigurationen af ​​elektromagnetiske pulsventiler afgørende. Forkert valg kan ikke kun føre til øget modstand i støvsamleren og reduceret behandlingsluftvolumen, men kan endda forårsage funktionsfejl i udstyret. Derfor er videnskabelig og rimelig udvælgelse og konfiguration af elektromagnetiske pulsventiler nøglen til at sikre effektiv drift af støvfjernelsessystemet.

I. Klargør kerneprincipperne for valg af pulsventiler

Designeren af ​​posefilteret er det besluttende organ for udvælgelsen af ​​elektromagnetiske pulsventiler.

Askefjernelse er en vigtig foranstaltning for at sikre normal drift af pulsposefilteret.Pulsventilen sørger for luftkilden, mens transporten og fordelingen af ​​blæserøret og filterposens responskarakteristika tilsammen bestemmer den endelige effekt. Pulsventilens blæseydelse og luftvolumen skal stemme overensstøvkagen dannet på overfladen af ​​filterposen.Utilstrækkelig askefjernelse kan føre til øget udstyrsmodstand, reduceret behandlingsluftvolumen og forringede systemdriftsforhold; overdreven askefjernelse kan forårsage skade på filterposen og øge emissionen af ​​fine partikler. Derfor er præcist valg af pulsventilen den tekniske nøgle til at balancere udstyrsmodstand og filtreringseffektivitet.

Pulsventilens blæsekapacitet er begrænset af forskellige faktorer i støvfjernelsessystemet.

Fra indgangsenden påvirker gasfordelingsboksens volumen og tryk, den indre diameter af gasforsyningsrøret og kildens gasforsyningskapacitet direkte blæseydelsen. Fra belastningsenden stiller filterposens materiale, diameter, længde og mængde samt støvets temperatur, fugtighed og viskositet forskellige krav til indblæsningen. Derfor er det ikke videnskabeligt at bedømme pulsventilens støvfjernelsesevne udelukkende baseret på dens blæsekapacitet.

II. Behersk typerne og anvendelige arbejdsbetingelser for hovedpulsventiler

I øjeblikket er elektromagnetiske pulsventiler primært kategoriseret i tre typer: retvinklet, nedsænket og lige igennem. Hver type har distinkte strukturelle og ydeevne egenskaber, hvilket gør dem velegnede til forskellige arbejdsforhold.

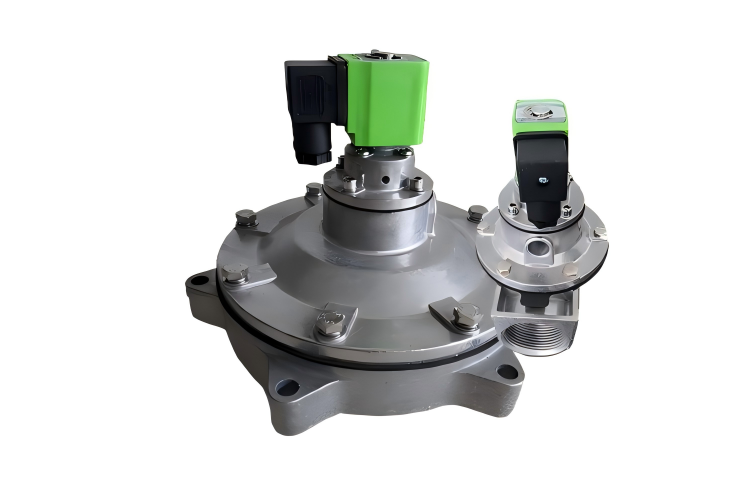

Den retvinklede pulsventil er en almindelig type med et luftindtags- og udløbsrør i en 90 graders ret vinkel. Denne type ventil fungerer typisk ved et arbejdstryk på 0,4-0,6 MPa, med et omgivende temperaturområde på -10 ℃ til 55 ℃ og et relativ fugtighedsniveau, der ikke overstiger 85 %. På grund af dens kompakte struktur bruges den almindeligvis i online askefjernelsessystemer under konventionelle driftsforhold.

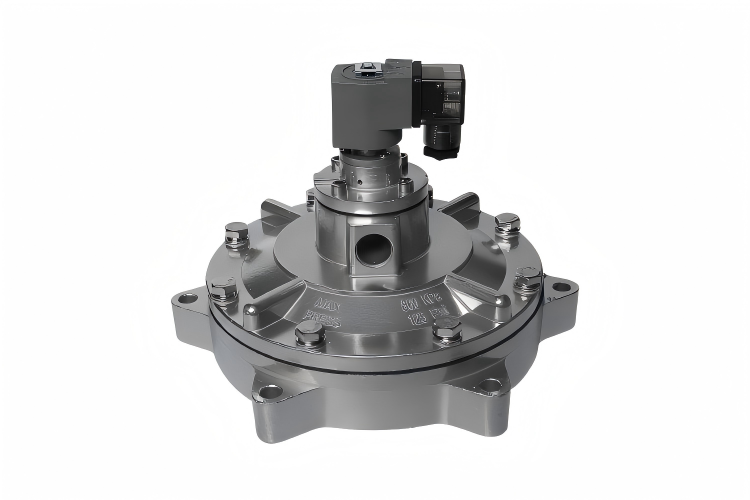

Den neddykkede pulsventilhenter sit navn fra sin installation inde i gasposen. Denne struktur reducerer strømningsvejsmodstanden og sænker trykket af den blæsende gaskilde, hvilket gør den velegnet til lavtryksanvendelser. Trykket af den blæsende gaskilde kan være så lavt som 0,2-0,3 MPa, hvilket kan reducere energiforbruget og forlænge membranens levetid.

Midterlinjerne for luftindtaget og -udløbet af den lige-gennemgående pulsventil er justeret. Dens fordel er bekvem installation, og den bruges almindeligvis i luftkasse-pulsstøvsamlere; Ulempen er dog, at luftstrømmen oplever større modstand, når den passerer gennem ventilhuset.

III. Præcis matchning baseret på driftstilstandsparametre

Når man vælger en model, bør man ikke kun stole på erfaring eller en enkelt parameter, men bør udføre en omfattende analyse baseret på specifikke driftsforhold og parametre.

Driftstemperatur er et vigtigt grundlag for modelvalg.

For eksempel er den retvinklede pulsventil typisk egnet til brug i miljøer fra -10 ℃ til 55 ℃. Til specielle høj- eller lavtemperaturmiljøer er det nødvendigt at vælge membrankomponenter med tilsvarende temperaturmodstandsniveauer eller specialtilpassede produkter.

Valget af ventiltype bestemmes af kravet til askefjernelsestryk.

Hvis tryklufttrykket fra systemet er relativt lavt (0,2-0,4 MPa), bør den neddykkede pulsventil foretrækkes; hvis trykket er tilstrækkeligt (0,4-0,6 MPa), kan enten den retvinklede type eller den lige gennemgående type anvendes.

Støvets egenskaber kan heller ikke ignoreres.

For støv med høj viskositet og høj koncentration kræves en stærkere støvfjernelsesevne, hvilket nødvendiggør en pulsventil med tilstrækkelig blæsevolumen og stabil åbningsevne.

IV. Konklusion

Askefjernelsessystemet i et posefilter er en kompleks helhed, og valget og konfigurationen af ​​pulsventiler er ikke kun et teknisk spørgsmål, men kræver også rig praktisk erfaring. Fra design af luftfordelingsboksen til arrangementet af indsprøjtningsrørene og til valg af pulsventiler, påvirker hvert led den endelige askefjernelseseffekt. Med udviklingen af ​​industriteknologi menes det, at der vil være mere videnskabelige og bekvemme metoder til at guide udvælgelsen og konfigurationen af ​​pulsventiler i fremtiden, hvilket fremmer udviklingen af ​​industriel støvfjernelsesteknologi mod en mere effektiv og energibesparende retning.
