Stempelpulsventil

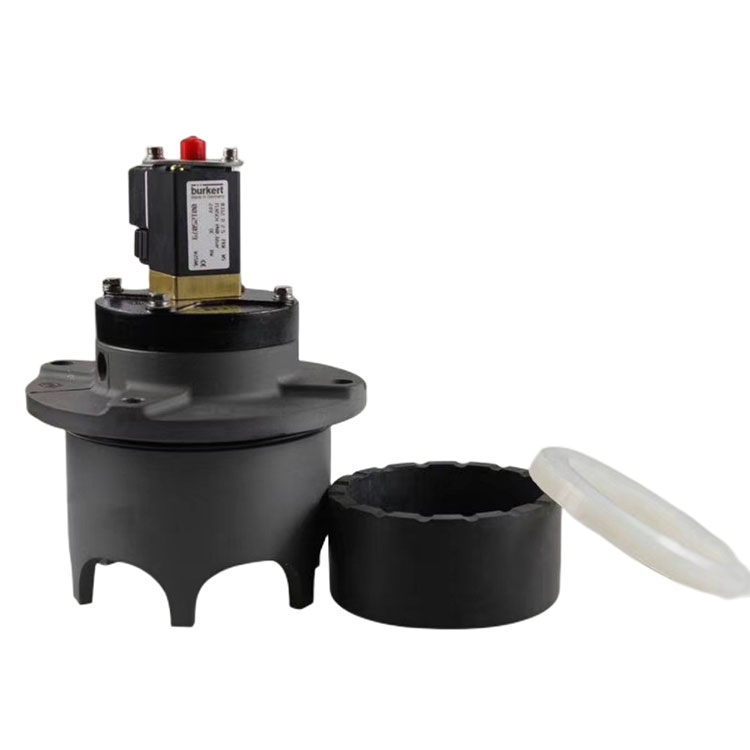

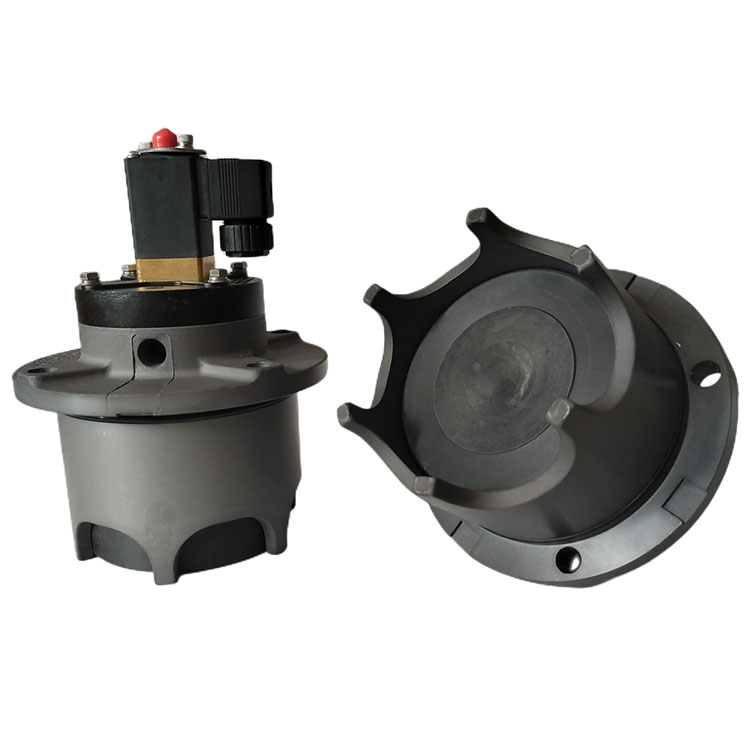

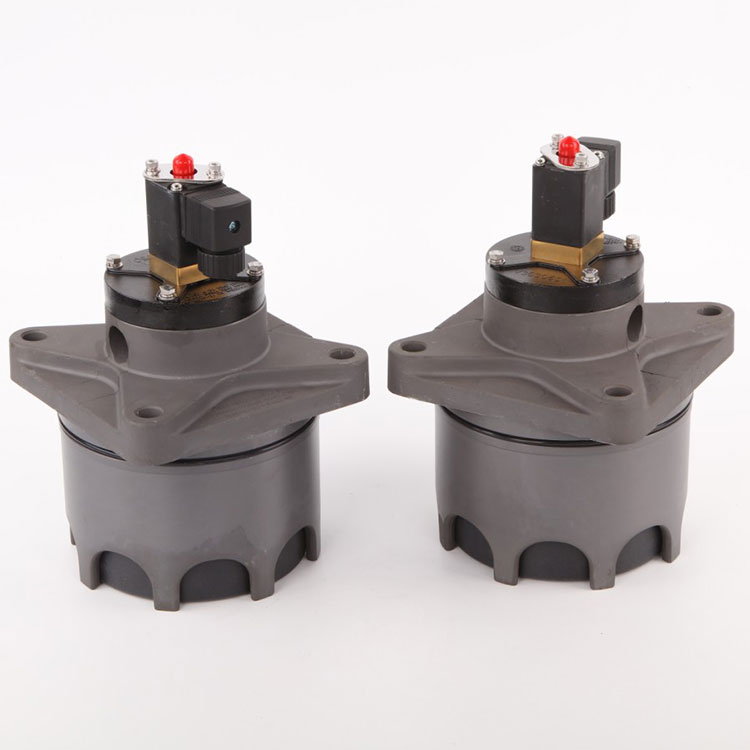

Qingdao Star Machine leverer V1614718 stempelpulsventil, den er baseret på membranelektromagnetisk pulsventil og stempelmekanisme design, vedtage indlejret struktur, med stærkere blæser ydeevne og længere levetid. Dens kernefunktioner er:

Strukturelle funktioner

Sammensat af elektromagnetisk pilothoved, stemplet og ventilkroppen, er området med stempel bagkammer større end det forreste kammer, og den pneumatiske kraft sikrer følsom lukningstilstand.

Annullering af gummimembran og trykfjeder, brugen af ​​stempelstruktur med høj styrke, forbedrer holdbarheden markant.

Arbejdsprincippet for stempelpulsventilen er opdelt i to faser:

Blæser tilstand: Efter at signalet er indført af den elektriske controller, åbner det elektromagnetiske pilothoved det losningshul, og trykgassen i det forreste kammer i stemplet løfter stemplet og åbner blæserkanalen.

Lukket tilstand: Efter at signalet forsvinder, er det losningshul lukket, gastrykket i bagerste kammer i stemplet skubber stemplet til at nulstille, og kanalen er lukket.

Teknisk standard

Arbejdstryk: 0,2 ~ 0,6MPa

Spændingsspecifikation: DC24V eller AC220V/50Hz

Beskyttelsesgrad: IP65

Arbejdsmedium: ren luft

Anvendelig temperatur: stuetemperaturtype -25 ~ 85 ℃, høj temperaturtype -25 ~ 230 ℃.

Life Span: 1 million gange

Installationsspecifikation af stempelpulsventil

Forseglingskrav: Den gevindforbindelse skal fyldes med PTFE -råmateriale tape eller gevindstætningsmiddel, og den kombinerede overflade af luftfordelingsboksen skal være glat og ren.

Luftkildebehandling: Luftindgangsrøret i luftfordelingsboksen skal installeres med et filter og regulator, og bunden er udstyret med en drænventil for at sikre, at trykluften er tør og fri for urenheder.

Behandlingsnøjagtighed: Luftpakkeinstallationsafslutningen i henhold til figur 2 -behandling for at sikre, at størrelsestolerancen og overfladefremheden.

Rengøringskrav: Airbag og blowpipe skal rengøres grundigt inden installationen for at undgå resterende affald.

Forbindelse

Ved installation med den runde manifold skal dimensionerne være i henhold til fig. 3 for at sikre, at forbindelsen matches (f.eks. Φ150/φ120 -blænde).

Bearbejdningsdiagrammet for manifoldforbindelsen (fig. 2) specificerer de vigtigste dimensioner: 180 mm total bredde, 15 ° affasning, δ = 4,5 mm vægtykkelse.

Eksterne dimensioner

De eksterne dimensioner af 3-tommers stempelpulsventil er vist i figur 3 med nøgleparametre, såsom den samlede længde på 134 mm og monteringshuller på φ151 mm markeret.

Med kompakt design og fleksibelt blowpipe -arrangement er ventilen velegnet til efterspørgsel efter rengøring af aske med høj effektivitet i rengøring af industrielt støv. Ved at optimere stempelstrukturen og elektromagnetisk kontrol opnår den hurtig respons og stabil drift og opfylder de strenge krav til pålidelighed og præcision for eksportprodukter.

Figur.1 Figur.2Figur.3
