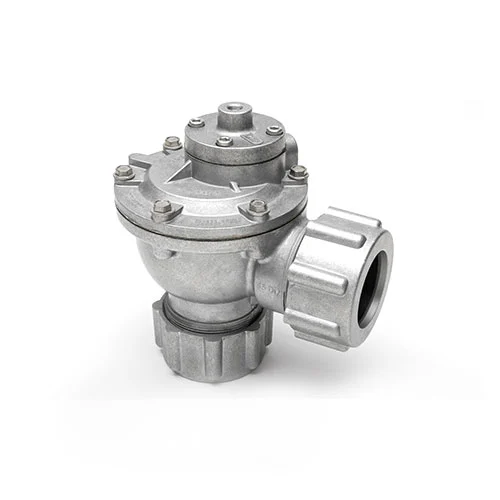

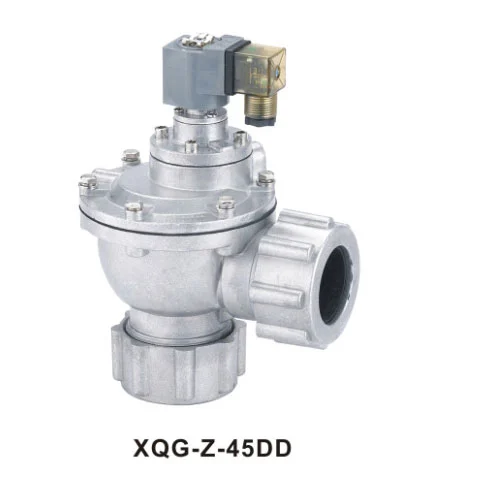

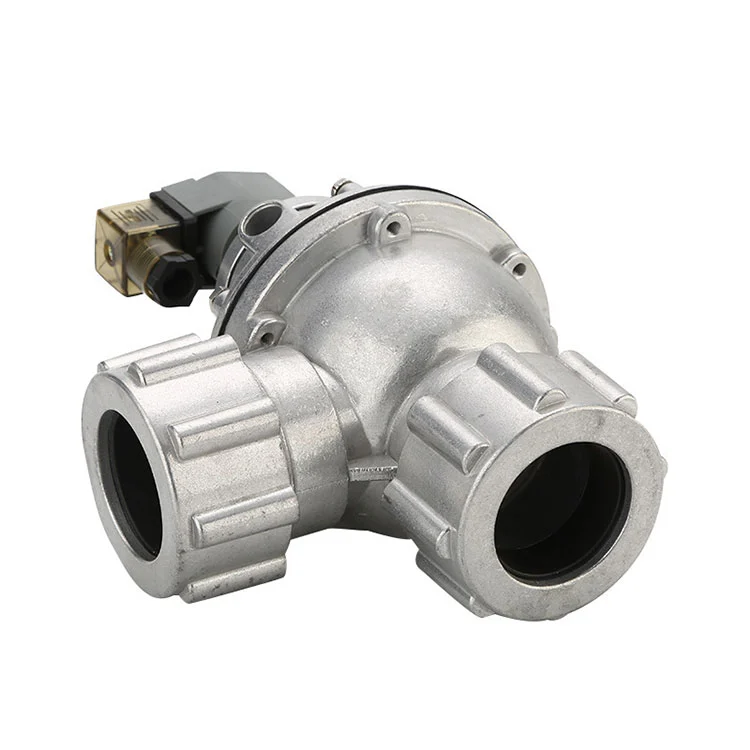

CA/RCA45DD PULSE -ventil har to versioner, fjerntliggende pilottype og magnetventilpoletype.
RCA betyder fjernbetjening, denne metode kan reducere skaderesatsen for spolen. CA betyder solenoid spolekontrolmodel, der er egnet til almindeligt støvfjernelsessystem, ingen grund til at ændre støvfjerningssystemet.
1. trådet pulsjetventil: CA15T, CA20T, CA25T, CA35T, CA45T, CA50T, CA62T, CA76T
2. kommode møtrik Puls Jet Valve: CA25DD, RCA25DD, CA45DD
3. Immersion Pulse Jet Valve: CA50mm, CA62MM, CA76MM, CA89MM
4. Flanged Pulse Jet Valve: CAC25FS, CAC45FS
5. Fjernpilotpulsjetventil: RCA3D2, RCA25DD, RCA45T, RCA50T
Krop og kommode møtrikker: aluminium (Diecast)
Ferrule: 305 ss
Anker: 430fr SS
Sæler: nitril eller viton
Forår: 304 ss
Skruer: 302 eller 304 SS
Kommode møtrik sæler: nitril eller viton
Membran sæde: PA-66 (standard), Viton coated mildt stål eller høj densitet PE.

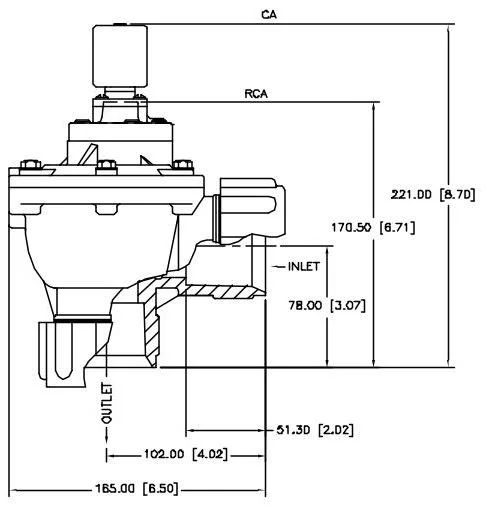

Diagram over CA/RCA45DD
Model | RCA20DD | RCA25DD | RCA45DD | |
Nominel størrelse | 20 | 25 | 45 | |
Portstørrelse | mm | 20 | 25 | 40 |
i | 3/4 | 1 | 1 1/2 | |
Antal membraner | 1 | 1 | 2 | |
Flyde | Kv | 12 | 20 | 44 |
CV | 14 | 23 | 51 | |
Tryk (PSI) | 5 til 125 | 5 til 125 | 5 til 125 | |
Temperatur ℃ | NBR | -40 til 82 | -40 til 82 | -40 til 82 |
Fkm | -29 til 232 | -29 til 232 | -29 til 232 |
