DMF-Z-20 Pulsventil

DMF-Z-20 retvinklet elektromagnetisk pulsventil Den elektromagnetiske pulsventil (også kendt som en membranventil) fungerer som trykluft-"kontakten" for pulsstrålerensesystemet i pulsjet-støvopsamlere. Styret af signaler fra pulse-jet-kontrolinstrumentet udfører den sekventielt puls-jet-rensning på filterposer efter række (eller rum), og holder støvsamlerens modstand inden for et forudindstillet område for at sikre dens behandlingskapacitet og støvopsamlingseffektivitet.

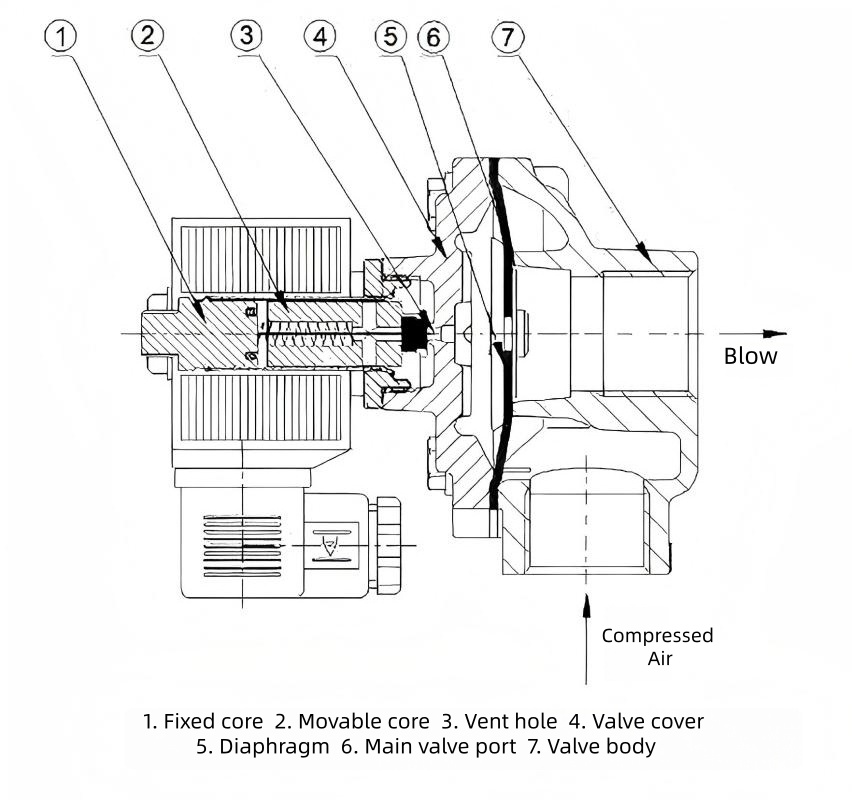

Skematisk diagram:

Strukturelle egenskaber:

DMF-Z-20 er en retvinklet elektrisk pulsmagnetventil. Dens strukturelle træk er som følger:

Retvinklet design: Indløbet og udløbet danner en vinkel på 90°, hvilket sikrer jævn luftstrøm og egnethed til installation mellem luftbeholdere og støvsamlers blæserør.

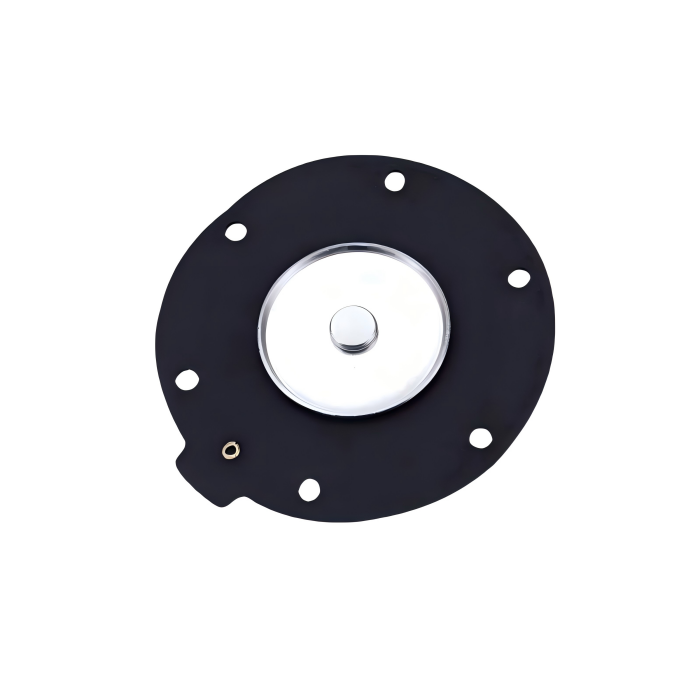

Nøglekomponenter: Indeholder et elektromagnetisk hoved, membran, ventilhus og fjeder. Ventilhuset er lavet af legeret aluminium, mens membranen typisk har en nitrilgummi stofforstærket struktur, der giver slidstyrke og høj tætningsevne.

Tilslutningsmetode: Har et G3/4" forbindelsesgevind med en nominel diameter på 20 mm.

Membranaktivering: Betjenes af pneumatisk trykdifferens. Når den er aktiveret, åbner solenoidehovedet aflastningsporten for at udlufte trykket i det bagerste kammer, hvilket tillader gas i forkammeret at løfte membranen for tilbageblæsning. Ved afstrømning nulstilles fjederen for at lukke åbningen og genoprette den forseglede tilstand.

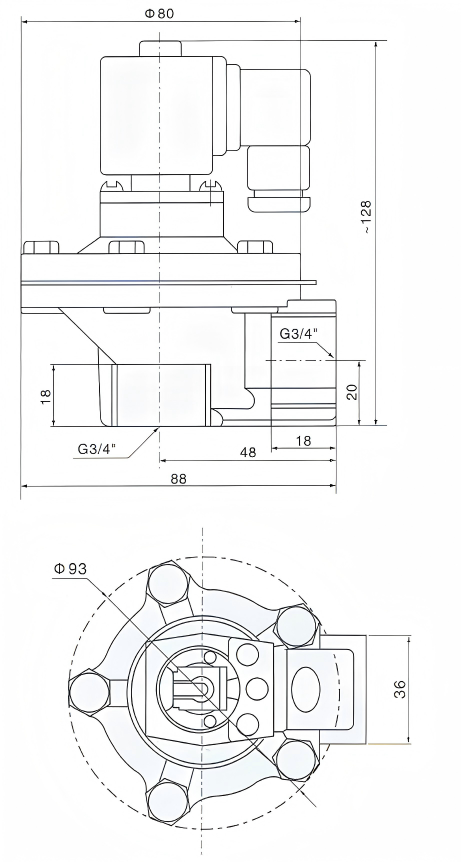

DMF-Z-20 overordnede dimensioner:

Tekniske specifikationer:

Arbejdsprincip:

DMF-Z-20 retvinklet elektromagnetisk pulsventil Membranen opdeler den elektromagnetiske pulsventil i forreste og bagerste luftkamre. Når der tilføres trykluft, kommer den ind i det bagerste kammer gennem gasspjældets åbning. På dette tidspunkt tvinger det bagerste kammertryk membranenheden til at forsegle ventiludløbet, hvilket placerer den elektromagnetiske pulsventil i "lukket" tilstand.

Et elektrisk signal fra pulsstrålestyringsinstrumentet får ventilankeret til at trække sig tilbage. Dette åbner udstødningsporten i det bagerste kammer, og fjerner hurtigt trykket. Membransamlingen bevæger sig bagud, hvilket tillader trykluft at stråle gennem ventiludløbet. Ventilen går i "åben" tilstand.

Når det elektriske signal fra pulsjet-controlleren ophører, nulstilles ankeret på den elektromagnetiske pulsventil. Udstødningsporten i det bagerste kammer lukker, og trykket i det bagerste kammer stiger, hvilket tvinger membransamlingen til at tætne tæt mod ventiludløbet. Den elektromagnetiske pulsventil vender tilbage til "lukket" tilstand.

Anvendelsesområder:

DMF-Z-20 kernen er designet til pulse-jet støvopsamlerrensningssystemer, kompatibel med filterposer, filterpatroner, keramiske rør og andre filtreringselementer. Den fungerer som "switch" for trykluft til tilbageblæsningssystemet. Dens anvendelser er koncentreret i industrielle omgivelser med højt støvindhold:

Miljøstøvkontrol:Pulse-jet rensesystemer, der er kompatible med forskellige støvopsamlere i posehus/patron.

Industriel fremstilling:Byggematerialer (cement/kalk), metallurgi (stål/smeltning), minedrift, kemikalier, lægemidler, foderforarbejdning, træbearbejdning, papirfremstilling mv.

Andre applikationer:Assisteret indblæsning i pneumatiske transportsystemer og udstyr/driftsforhold, der kræver pulsstrålerengøring.
