DMF-Z pulsventil

DMF-Z retvinklet elektromagnetisk pulsventil er en specialiseret magnetventil designet specielt til brug med støvopsamlere. Den fungerer som trykluftkontakt til pulse-jet-rensesystemet i pulse-jet-støvopsamlere. Styret af udgangssignaler fra pulse-jet-kontrolinstrumentet udfører den sekventielt puls-jet-rensning på filterposer række for række (eller kammer for kammer). Dette holder støvsamlerens modstand inden for et forudindstillet område, hvilket sikrer dens behandlingskapacitet og støvopsamlingseffektivitet, samtidig med at målet om at ryste støv af filterposerne nås.

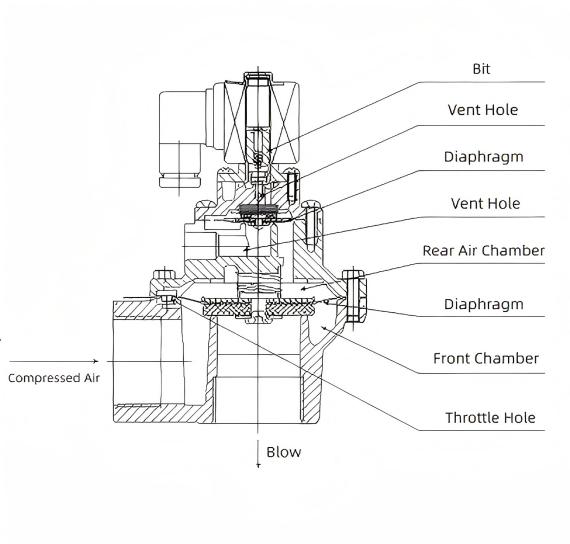

Skematisk diagram

Strukturelle egenskaber

Ventilhuset og dækslet på den retvinklede elektromagnetiske pulsventil DMF-Z er fremstillet af trykstøbt aluminiumslegering. Efter overfladebehandling udviser de fremragende korrosionsbestandighed. Membranen og tætningspakningen er vulkaniseret og komposit ved hjælp af nye processer. Det elektromagnetiske pilothoved er sammensat af magnetiske materialer og magnetiske afskærmningsmaterialer i rustfrit stål. Fjedre og fastgørelseselementer er alle lavet af rustfrit stål. Luftfordelerens (luftkammerets) tilslutningsrør og støvsamlerens blæserør indsættes i henholdsvis ventilindløbet og -udløbet. Begge ender forsegles ved at stramme kompressionsmøtrikkerne. Ventiler fås i tre specifikationer - 20, 25 og 40S - til valg i pulse-jet posehusstøvsamlere med forskellige lufthåndterings- (rensnings)kapaciteter. Ventilhuset og dækslet er trykstøbt for høj densitet, med en transparent lakbelægning, der forbedrer korrosionsbestandigheden. Membranforseglingen anvender en metal-gummi-komposit for fremragende stivhed og lækagefri ydeevne. Det elektromagnetiske pilothoved leverer et stærkt magnetisk træk med responsiv og pålidelig drift. Ventilen udviser overlegen åbningsydelse og åbner pålideligt ved 85 % af nominel spænding. Den udviser også fremragende lukkeevne, der tætner pålideligt ved 0,15 MPa lufttryk.

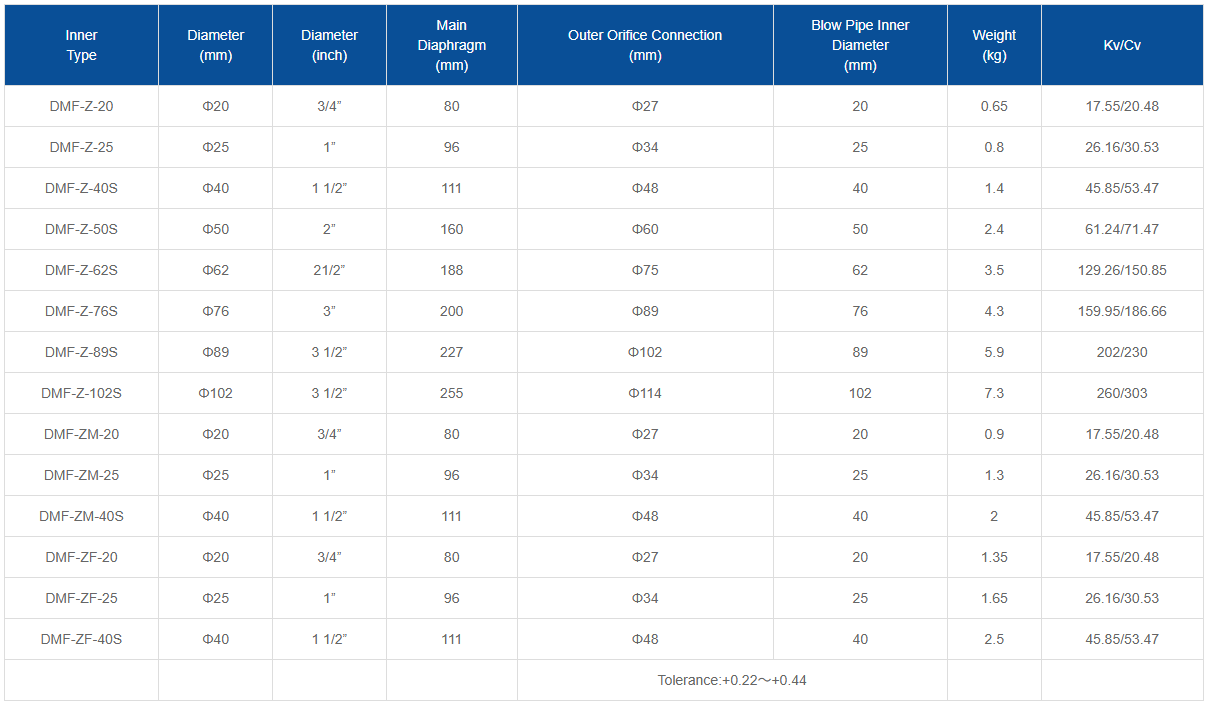

Parametre

Arbejdsprincip

Membranen opdeler den elektromagnetiske pulsventil i for- og bagkammer. Når trykluft tilføres gennem spjældhullet ind i det bagerste kammer, tvinger trykket i det bagerste kammer membranen til at forsegle ventiludløbet, hvilket placerer den elektromagnetiske pulsventil i "lukket" tilstand. Når det elektriske signal fra pulsstråleregulatoren ophører, nulstilles magnetventilankeret. Det bagerste kammers udluftning lukker, og det øgede tryk i det bagerste kammer tvinger membranen til at forsegle ventiludløbet, hvilket bringer magnetventilen tilbage til "lukket" tilstand. Den elektromagnetiske pulsventil styrer åbning og lukning af ventilhusets aflastningsport via elektriske signaler. Under ventilaflastning udluftes trykgas i det bagerste kammer, mens trykgas i det forreste kammer drosles af membranens vakuumport, hvorved membranen løftes for at starte pulsblæsning. Når ventilhuset holder op med at aflæsse, fylder trykgas hurtigt det bagerste kammer gennem dæmpningsåbningen. På grund af forskellen i kraftbærende områder på begge sider af membranen mod ventilhuset, bliver gaskraften i det bagerste kammer dominerende. Dette lukker pålideligt membranen over ventilens udløbsport, og standser pulsventilens udledning.

Anvendelsesområder

Sektor for støvfjernelsesudstyr

Baghouse-støvsamlere: Som kernekomponenten i puls-jet-rensningssystemet styres disse enheder af pulse-jet-controllere til sekventielt at blæse trykluft ind i filterposer, og holde støvsamlerens modstand inden for forudindstillede grænser. Dette sikrer ensartet behandlingskapacitet og støvopsamlingseffektivitet, hvilket gør dem meget udbredt til støvkontrol i minedrift, byggematerialer, metallurgi og kemisk industri.

Air-Box Pulse Dust Collectors: Visse retvinklede DMF-Z pulsventiler kan integreres i pulse-jet-systemerne i air-box-pulsstøvsamlere, der arbejder sammen med air-box-strukturen for at opnå effektiv støvfjernelse.

Luftrensningsfelt

Industrielt luftrensningsudstyr: Bruges til at kontrollere luftstrømmen, fjerne støv fra filteroverflader, forbedre rensningseffektiviteten og forlænge filterets levetid. Velegnet til industrier med strenge krav til luftrenhed, såsom elektronik, farmaceutiske produkter og fødevareforarbejdning.

Kommercielle luftrensningssystemer: I luftrensningsudstyr til indkøbscentre, hoteller, kontorbygninger og lignende steder hjælper DMF-Z pulsventiler med at opnå effektiv luftfiltrering og rensning.

Kemisk industri

Gasseparation og -rensning: Anvendes i gasseparationsenheder under kemisk produktion til præcist at kontrollere gasflow og tryk, hvilket sikrer stabilitet og effektivitet i separationsprocessen.

Reaktorgaskontrol: Inden for kemiske reaktorer regulerer den gasindtag/udløb og tryk for at opretholde stabile reaktionsbetingelser, hvilket forbedrer reaktionskvaliteten og -sikkerheden.

Energisektoren

Termiske kraftværker: Styrer strømmen af ​​forbrændingsgasser og damp for at optimere forbrændingsprocesser, forbedre energieffektiviteten og reducere forurenende emissioner.

Gasrensningssystemer: Styrer støv- og partikelfjernelse under gasrensning for at sikre gaskvaliteten og minimere miljøforurening.

Støvgenvindingssystemer

Bruges til at regulere gasflow, tryk og temperatur for effektiv støvgenvinding og genbrug, hvilket minimerer udstødningsforurening. Anvendelig i støvgenvindingsstadier på tværs af cement, keramik, glas og relaterede industrier.

Væskekontrolsystemer

Anvend elektromagnetisk kraft til præcist at regulere væsketilstrømning og -udstrømning i industriel produktion. Anvendes i væskeoverførsels- og målesystemer til kemiske, farmaceutiske, fødevareforarbejdnings- og lignende industrier.
