Optipow 135 stempelpulsventil

Produktbeskrivelse:

Optipow135 stempelpulsventilen er en ny generation af indlejret elektromagnetisk pulsstempelventil udviklet baseret på den elektromagnetiske pulsventil og stempelmekanisme af membrantypen. Det får pulsdyserne til at fungere meget bedre, det fylder ikke meget og det gør det nemmere at designe jetsystemet.

Optipow135's arbejdskammer adskiller sig fra traditionelle membranventiler, fordi det ikke har nogen sårbare dele som gummimembraner og trykfjedre. I stedet bruger den et stempel lavet af højstyrkematerialer, som får den elektromagnetiske pulsstempelventil til at holde meget længere.

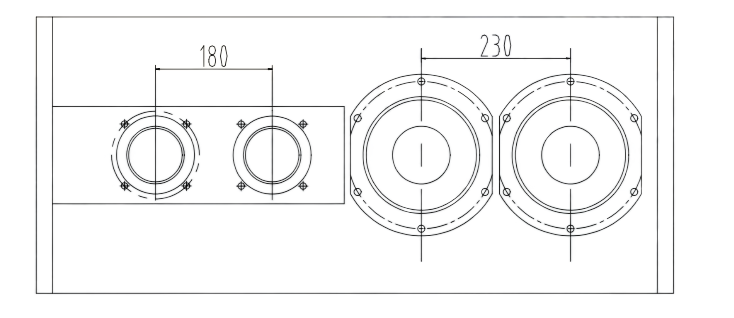

Sammenligning af installationsafstand mellem Optipow135 og standard membran-type pulsventiler af samme specifikation

Figur 1

Bemærk: Installationsafstanden for både Optipow105 og Optipow135 er 180 mm (minimum 160 mm).

Produktparameter:

Installationsvejledning

① Fyld gevindene med PTFE-tape eller gevindtætningsmiddel til tilspænding og tætning. Luftmanifoldens matchende overflade skal være flad. Sørg for, at den parrende overflade er flad, lige og glat for at sikre dens tætningsevne.

② Installer et filter og en trykregulator på luftmanifoldens indløbsrør og en drænventil i bunden af ​​luftmanifolden for at sikre, at der ikke samler sig vand i manifolden, og at den komprimerede luft er tør og ren.

③ Endefladen til installation af luftbeholder skal bearbejdes i overensstemmelse med luftbeholderens bearbejdningsskema. Overhold strengt renhedskravene til lufttankens installationsoverflade.

④ Før ventilinstallation skal du sikre dig, at indersiden og ydersiden af ​​luftbeholderen og blæserøret er rene og fri for affaldspartikler.

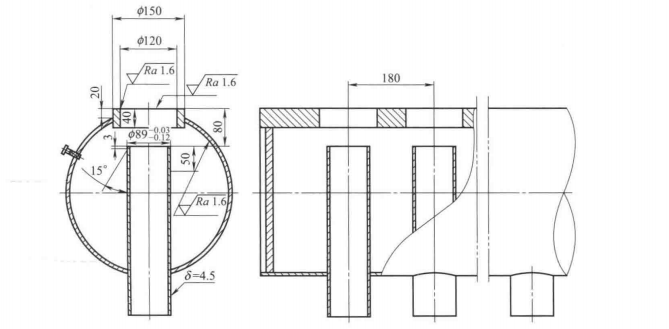

⑤ Se figur 2 for bearbejdningsskemaet for luftmanifoldforbindelsen.
