RCA3D2 Pilotventil

Anvendelsesomfang

RCA3D2 -pilotventil er velegnet til alle goyen pneumatiske kontrolpulsventiler og er kompatible med forskellige pulsstøvfjerningssystemer i Goyen -miljøer. Dette sikrer, at det kan fungere stabilt under barske forhold.

RCA3D2 Pilot Valve Installationsinstruktioner

1. krav til installationshul: Borinstallationshuller med en diameter på ф19.3 - 19.4 mm på installationspladen på pilotventilen.

2. Installationspladetykkelse: Tykkelsen på installationsstålpladen skal overstige 1,5 mm for at sikre installationsstyrken.

3. forsegling og samling:

en. Før du strammer møtrikkerne, skal du sikre dig, at O-ringen er korrekt installeret for at garantere tætningsydelse.

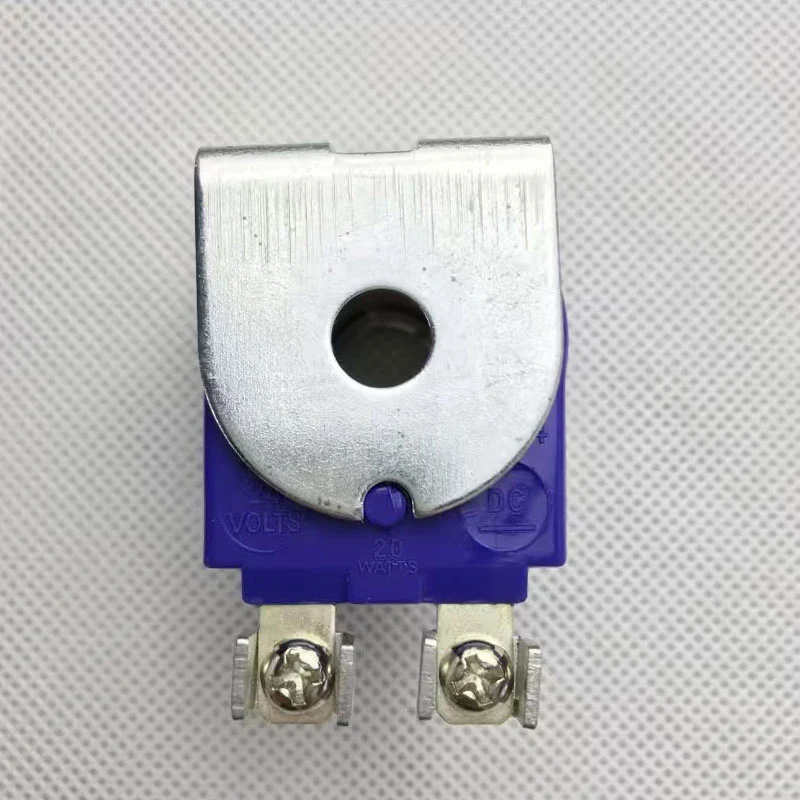

B.IT anbefales at samle den elektromagnetiske spole på pilotventilen, før du installerer pilotventilen for at forbedre installationseffektiviteten.

4. Spændingskrav: For at sikre normal betjening af pulsventilen skal indgangsspændingen på magnetventilen opretholdes inden for området -10% til +15% af spolespændingen.

RCA3D2 Pilotventilmateriale specifikationer

Driftsparametre

• Anbefalet pulsbredde: 50–500 ms

• Anbefalet pulsinterval: 1 minut eller mere

Produktpræstationsparametre

Produktbestillingsmodeldetaljer

Driftsparametre

Modelspecifikationer: Se K-parametre i Q-type elektromagnetisk spole-datablad, og vælg den specifikke model baseret på spændingskrav.

Eksempel:

• RCA3D0 - 300 = 1/8 "NPT -indløbsport, spænding 200/240VAC, med DIN -terminalblok.

• RCA3D1 - 336 = 1/8 "BSPP -indgangsport, spænding 24VDC, med skrueterminal ledninger (egnet til elektromagnetiske samlingskasser).

Vedligeholdelsesdele

• K0380: Inkluderer nitrile O-ringforseglinger, anker, fjedre og pushrod-samling.

• K0384: Inkluderer Viton -materialesætninger og alle komponenter fra K0380.

• Vægt: RCA3D0, RCA3D1 (uden spole) er 0,174 kg
